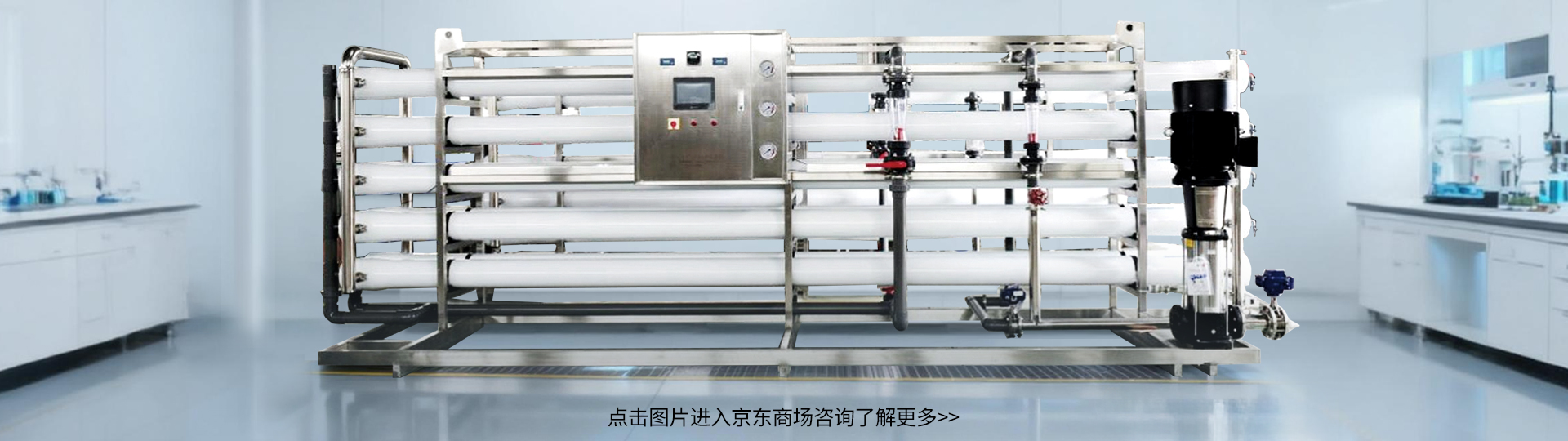

电子行业纯水制备解决方案

集成电路的集成度越高,对水质的要求也越高,半导体、集成电路芯片及封装、液晶显示、高精度线路板、光电器件、光盘、镀膜玻璃、导电玻璃、各种电子器件、微电子工业、大规模、超大规模集成电路都需用大量的高纯水及超纯水清洗成品。

一、关键参数与标准

1.电阻率≥15 MΩ·cm

这是衡量水纯度的核心指标,适配电导体厂生产用超纯水需求。该指标下可确保水中几乎不含导电性杂质,避免在芯片表面形成漏电路径或影响器件性能。

2.颗粒物控制 < 0.1 μm

需通过多级过滤系统(如砂滤→活性炭吸附→精密膜过滤→超滤)去除悬浮微粒。即使是微小颗粒也可能导致电路短路、介电击穿等问题,尤其在先进制程中,单个灰尘即可破坏整个晶体管的功能。

3.总有机碳含量< 1 ppb

有机物残留会改变材料表面特性并引入不可预测的化学反应风险。例如,光刻胶未完全去除时可能引发侧蚀效应,而有机酸类物质可能腐蚀金属互连线。

4.微生物数量为零

细菌和藻类不仅会堵塞管道,其代谢产物还会污染水质并产生生物膜。紫外线灭菌装置和定期臭氧消毒是维持无菌环境的必要措施。

5.重金属离子浓度极低

铁、铜、镍等金属离子即使微量也存在毒性,可能作为催化剂,并发生计划之外的化学反应,或直接掺入半导体材料造成出品异常。

6.硅含量 < 0.1 ppb

防止硅沉积物析出附着在晶圆表面,这层非晶态硅可能在后续高温工艺中结晶生长,导致器件失效。


二、为什么需要如此严格的水质?

保障电气性能

任何离子污染物都可能增加漏电流并降低器件可靠性。例如,钠离子迁移至栅极区域会引起阈值电压漂移,导致晶体管误触发。

维持物理完整性

水中的硬度离子(Ca²⁺, Mg²⁺)会在加热过程中形成水垢沉积于狭窄通道内,阻塞流体路径;而氯离子对铝互连线具有强腐蚀性,可能造成开路故障。

避免交叉污染

前道工序使用的化学物质若未彻底冲洗干净,可能带入后续步骤引发副反应。例如,残留的光刻胶溶剂可能溶解新沉积的光阻层,破坏图案精度。
